杜濤

摘?要：滾動軸承一般由內圈、外圈、滾動體、保持架、潤滑劑和保持圈組成。在轉動過程中，會承受徑向跳動和軸向跳動；在工作過程中，承受徑向載荷和軸向載荷。
??關鍵詞：滾動軸承；安裝；代號；拆卸
??1.前言
??軸承的安裝要在干燥、清潔的環境中進行，在安裝前要準備好所有必需的部件、工具及設備，應仔細檢查軸和內圈的配合質量并檢查有無毛刺，確保安裝表面的清潔和光滑度。
??2.常用滾動軸承的類型
??常見及常用的滾動軸承主要包括以下幾種：1、深溝球軸承，使用特點：（1）轉速高；（2）精度高；（3）噪聲、振動小；（4）主要承受徑向載荷；（5）也能承受一定的軸向載荷；（6）制造簡單，成本低。2、角接觸球軸承，使用特點：（1）轉速高；（2）精度高；（3）噪聲、振動??；（4）可承受徑向和軸向載荷；（5）可以成對使用；3、圓柱滾珠軸承，使用特點：（1）轉速比相同尺寸的球軸承低；（2）精度較高；（3）噪聲、振動小；（4）主要承受徑向載荷；（5）內、外圈均帶擋邊的可以承受較小的軸向載荷；4、調心滾子軸承，使用特點：（1）轉速低，耐振動，耐沖擊；（2）具有自動調心功能，即內圈軸線相對于外圈軸線有較大傾斜時（一般在3度以內）仍能正常工作；（3）主要承受徑向載荷；（4）也能承受一定的軸向載荷。5、滾針軸承，使用特點：（1）轉速較高；（2）能承受較高的徑向載荷（比徑向尺寸相同的其它軸承承受的徑向載荷大）；（3）不能承受軸向載荷；（4）剛性較大。6、調心球軸承，使用特點：（1）轉速較高；（2）具有自動調心功能；（3）剛性差，耐振動、沖擊差。7、推力球軸承，使用特點：（1）轉速低；（2）只能承受單面軸向載荷；（3）軸圈和座圈不能傾斜。8、雙列推力球軸承，使用特點：（1）轉速低；（2）能承受雙面軸向載荷；（3）軸圈和座圈不能傾斜。9、雙列向心推力球軸承，使用特點：（1）轉速高，精度高；（2）有一定剛性，不耐沖擊；（3）承受雙面軸向載荷；（4）軸圈和座圈不能傾斜。10、雙列角接觸球軸承，使用特點：（1）轉速高，精度高；（2）有一定剛性，不耐沖擊；（3）相當兩套角接觸軸承背對背安裝。11、雙列圓柱滾子軸承，使用特點：（1）轉速高，精度高；（2）剛性大，耐沖擊、振動；（3）不能承受軸向載荷。12、圓錐滾子軸承，使用特點：（1）轉速高，精度高；（2）剛性大，耐沖擊、振動；（3）能承受較大的軸向載荷。13、推力圓柱滾子軸承，使用特點：（1）轉速低；（2）剛性大，耐沖擊；（3）只能承受單面軸向載荷；（4）軸圈和座圈不能傾斜。14、推力調心滾子軸承，使用特點：（1）轉速低；（2）剛性大，耐沖擊；（3）只能承受單面軸向載荷；（4）軸圈和座圈不能傾斜。
??3.軸承代號
??3.1軸承代號組成
??主要由三部分組成：基本代號、前置代號、后置代號組成。1.基本代號：表示軸承的基本類型、結構和尺寸，是軸承代號的基礎。基本代號由類型代號、尺寸代號和內徑代號三部分組成。

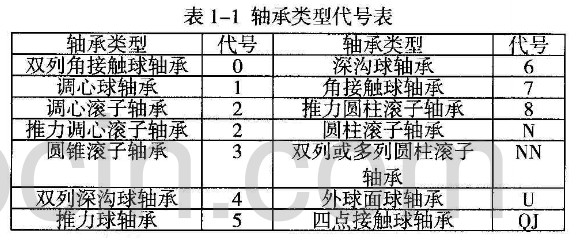

??3.2類型代號：用阿拉伯?dāng)?shù)字或大寫拉丁字母表示：

3.3非標軸承和英制軸承代號：
??非標準軸承代號：軸承結構特殊，外形尺寸不符合標準規定的軸承稱為非標準軸承，其代號編制方法詳見JB/T2974-93《滾動軸承代號方法的補充規定》。
??英制軸承代號：按英制尺寸制造的軸承，其代號編制方法沒有具體規定。一般由用戶與制造商協商同意后，可以采用其它方法來編制軸承代號。
??4.軸承的安裝
??4.1軸承的安裝基本上有以下幾種通用方法
??（1）壓入法。對過盈配合的小型軸承，可用機械或液壓方法將軸承壓裝到軸上或殼體中。
??（2）加熱法。對尺寸較大的軸承或過盈量較大時，可利用熱脹冷縮原理來安裝。一般采用油浴加熱或電感應加熱方法。
??（3）圓錐孔軸承的安裝。內孔為圓錐孔的軸承總是采用過硬配合來安裝。對于圓柱孔軸承，其安裝后的徑向游隙大小由所選取的殼體孔和軸的公差決定的，他們之間的過盈量越大，安裝后的徑向游隙就越小。對于圓錐孔軸承的安裝，其過盈量不像圓柱孔軸承的內孔那樣，由所選取的軸的公差決定的，取決于軸承在錐形軸頸上或錐形緊定套上推入距離的長短。軸承的初始徑向游隙在推入過程中逐步減少，而推入量的大小決定配合程度，因此在安裝之前必須首先測量軸承的初始徑向游隙。在軸承的推入過程中，不斷測量徑向游隙，直至達到要求的徑向游隙減少量及理想的過盈配合為止。
??4.2軸承安裝后的潤滑
??主要是在保證軸承正常運轉的情況下，便面滾道與滾到體直接接觸，減少軸承內部的摩擦和磨損，提高軸承性能，延長軸承的使用壽命，常用的潤滑方式有脂潤滑、油潤滑和固體潤滑三種。在一般情況下，脂潤滑應用最為廣泛，其軸承座、密封結構及潤滑設施簡單，維護保養容易，有一定的防止水、氣、灰塵和其它有害雜質侵入軸承內部的能力。油潤滑主要應用于重載、高速、高溫等場合，這些場合的潤滑油流動性好，潤滑效果要好于脂潤滑，常見的油潤滑有油浴潤滑、滴油潤滑、飛濺給油潤滑、循環油潤滑、噴射潤滑、油霧潤滑油氣潤滑等；固體潤滑只在某些特定場合，在油潤滑和脂潤滑受限的情況下，如高溫和真空條件下使用。
??5.軸承的拆卸方法
??當維修設備時，有時需要把軸承暫時拆下，當軸承損壞時，就需要把軸承拆下來，更換新件。若軸承拆卸下來后還將繼續使用，則絕不允許通過滾動體傳遞拆卸外力，否則滾動體和套圈滾道都會被壓傷。
??5.1對非分離型軸承
??首先從較松配合面，將軸承拆出，然后使用壓力機將軸承從緊配合面壓出，還可使用專用工具雙拉桿和三拉桿拆卸器拆卸軸承。
??5.2對分離型軸承
??如單列圓柱滾子軸承，其外圈和保持架、滾動體為一體，與內圈可分離。內圈與軸一般采用緊配合，若從軸上拆卸內圈需要很大的外力作用，且有損傷內圈內孔和軸的表面精度的可能性，此時宜采用軸承感應加熱器加熱內圈，在內圈熱膨脹狀態下拆卸較為方便。拆卸大型錐孔軸承，往往利用油壓的方法，在錐形軸上的油孔中加壓送油，使內圈膨脹來拆卸錐孔軸承。
??6.結語
??本文對軸承在安裝使用、維護過程中作了詳細的說明，對維護、拆卸過程進行詳細闡述。希望對于滾動軸承的正確使用過程有一定的參考價值。只有掌握了科學正確的安裝和拆卸方法，才能使軸承正常使用并能延長使用壽命。
??參考文獻：
??[1]最新國內外軸承代號對照實用手冊，中國機械工業出版社，2008.
??[2]劉澤九，滾動軸承應用手冊（第2版）中國機械工業出版社，1998.
??[3]李娜，軸承使用壽命試驗計算與提高軸承壽命工藝及其可靠性鑒定實務全書，寧夏大地音像出版社，2003.
??[4]呂亞臣，主編，中國第一重型機械集團公司，重型機械設計手冊，哈爾濱出版社，1998.
??作者簡介：杜濤，男，1985年出生，大學本科，畢業于太原科技大學機械設計制造及其自動化專業，機械助理工程師，現在河南安陽鋼鐵股份有限公司第二煉軋廠軋鋼二車間從事設備管理工作。
